弘高設計歷經多輪面試競標選拔，在2019年8月簽訂了北京首鋼香格里拉酒店的施工圖深化合同。項目位于北京首鋼園1607-059地塊，規模54086㎡，由意大利LISSONI設計團隊進方案設計，北京弘高建筑裝飾作為深化設計單位，負責酒店整體深化設計、酒店后場方案設計及深化設計，二次機電也由本公司完成。
酒店施工圖流程管理在項目中是占有重要地位的。優質的施工圖深化圖紙是對項目的二次創造，可以通過全流程的接觸逐漸進行管控。再加上資深的設計人員，可以很好地將項目落地，使項目得到更加精彩的呈現，并且在項目投入使用過程中環保、節能、高效。這需要各參建方的緊密配合，更需要一個具備全流程把控能力的資深設計團隊,對項目進行整體把握及服務。酒店是專業性很強，功能十分復雜的工程項目。如果設計和施工階段都太倉促，容易留下缺憾和隱患，并且一定會在酒店的長期運營階段暴露出來。所以這樣對深化施工圖能力會有很高的要求，一個好的深化施工團隊對項目會有很好的幫助。本文總結首鋼香格里拉酒店的經驗，從“酒店設計基本周期”、“和酒店各參建顧問之間的配合關系”以及“酒店項目合理成本控制”三個方面，結合自身對近些年施工圖深化的經驗成果作出展示，將一些制約因素、容易不小心就忽略的事項進行歸納提醒。這樣在項目落地的過程中能起到的作用，甚至是少走彎路，使項目順利地進入到下一步施工落地階段。
關鍵詞： 深化設計 能力 專業眾多 分工明確
當前一個酒店建造期，建設方考慮占用資金，回籠資金和社會效益等原因,制定的完成時間都不是很寬松。像香格里拉酒店這類的五星酒店，室內設計大部分都是用國外設計團隊來設計。這就又產生了，在國內需要有一個具有設計資質的深化施工圖團隊落地國外的方案，報審消防，報圖審。深化方案制做能達到能指導施工的圖紙。要使項目做好，一個好的深化施工圖設計團隊能對項目順利落地和實施達到很好效果，能起到保駕護航的作用。這也需要業主聘請，各個有經驗的設計顧問團隊齊心協力完成。
酒店的設計特點，就是專業眾多、分工明確、講究工序、協同整合。酒店類型也比較多, 分為：①標準全服務型酒店；②復雜類型酒店；③豪華度假精品類酒店；④經濟酒店。
我們按首鋼香格里拉酒店為例，整體工程設計周期，來確定室內深化圖在項目上設計時間占比。按照350間客房，建筑高度在100米以下，功能有大堂、大堂吧、全日餐廳、特色餐泳池、健身房、宴會廳、多功能廳，會議室、標準大/雙床房、聯通房、殘疾人房、豪華房、總體套及后勤功能區為例。設計周期從規劃設計、建筑設計到室內設計階段，需要45周時間。這個設計時間的制約因素有：
1) 各設計顧問的到位情況，以及經驗?zāi)芰Γ?/span>
2) 建筑形態，異型結構的復雜程度；
3) 更主要業主是否容易意見反復，業主、酒館和設計的意見的統一性；
4) 業主的經濟能力。
1) 規劃設計需要4周，其內容是：項目啟動會、酒館提供設施面積表、品牌設計服務指南、總體規劃建筑體量群體關系總經濟指標、總平面建筑用地，地下后場范圍，場地交通；
2) 方案設計需要4周，其內容是建筑外觀和結構形式、材料樣板、酒店基本功能分區，前場后場機電配套和經濟指標、酒店內基本流線交通方式、建筑照明和外部標識；
3) 建筑施工圖擴初設計需要10周，主要內容是：結合各顧問專業設計資料，調整建筑和結構設計，如暖通、強電、室內、廚房、洗衣房、聲學及景觀等；
4) 施工圖設計階段需要17周，整合各專業設計資料，完善建筑施工圖。
以上分析為建筑設計范疇 。
1) 規劃設計需要4周，品牌形象設計指導、項目啟動會、設計意向圖片和示意性功能分區。向建筑師建議改進空間及功能特性的設計，以便室內設計能更好的營造更好的環境，從審核客房柱子位置、衛生間尺寸及布局管井位置、方位等；
2) 方案設計需要8周，初步設計平面圖、分析流線、家具布置、立面風格、天花造型和高度分析、用三維圖探索空間感受的設計方向；
3) 施工圖擴初設計需要10周，結合各專業初步設計信息的深化平面圖。主要空間要做渲染圖，彩色平面圖，材料樣板，家具設計，能表達主要空間標高與設計比例關系的立面表現圖和能體現凹凸關系及收口基本面材的尺度剖面圖。
4) 深化施工圖需要17周，全面的室內裝飾施工圖、完整物料手冊、潔具、FFE等技術規范。
以上是室內裝飾施工圖設計周期時間大約是需要39周。這需要說明一下，室內方案設計介入時間最好在項目啟動的第六周，也就是建筑設計平面功能規劃基本完成時，介入是最佳的，這樣就能極大地支撐建筑設計少走彎路和修改。
深化施工圖設計團隊，本身就是落地方案設計團隊的，需要具有能報裝飾消防的設計資質的能力。它需要盡早介入項目，同方案團隊一起在項目建筑設計室內平面過程中，以顧問的形式來技術支持室內方案，能使概念很好地落地。
總結： 建筑設計、室內設計及各顧問設計酒店的設計周期總計為45周，各顧問介入的時間點事穿插的，這就需要每個設計顧問在建設單位的領導下做到高效。
1. 建設單位 是整體項目的靈魂主人。對項目從規劃、開發、資金的使用。施工圖深化團隊是全程和建設單位密切溝通，落實執行建設單位的各項指標。
2. 環保測評、道路交通設計、市政設計 這三個設計，和室內設計對接的不是很多，但也是項目完整設計的組成部分。
3. 人防設計 室內深化施工圖設計在一些車口通酒店入口設計時會接觸到人防要求，嚴格執行人防設計，不改變就可以。
4. 建筑設計院 室內設計所有的資訊和基礎要求，如消防分區域，各種管井、疏散走道和各種機電圖等。所有的資訊都是按建筑設計院的資訊為依據，進行溝通設計，項目設計的全過程都是要和建筑設計交流的。
5. 酒店管理方和酒店運營商 每個品牌的酒店都有自己的經營特點和技術要求，這就需要室內施工圖團隊熟悉酒店技術標準。在項目上和方案設計一起落實酒店管理方的要求，酒店管理方對項目的設計要求內容也是各部門之間發出的指令。信息量也比較大，深化施工圖要落實每項問題的回復、溝通和解決，這個過程也是比較嚴謹和耐心的。
6. 機電顧問 凡是五星酒店，基本上都是要有比較專業的機電顧問介入整體的機電設計把控。他們是對整個項目從建筑初期就要進入，提出對項目所有機電的計算數值與參數的要求，并有責任編寫招標書等涉及項目機電技術問題。在技術支持和審核的同時，對現場檢查也是有責任出檢查報告。室內施工圖也是要落實依據機電顧問的技術文件，同機電顧問在項目的前期、中期、后期都是要保持技術有效的溝通。
7. 二次機電深化設計 在整個項目中的作用也是很大的，能將各種末端口做到美觀、實用。在滿足設計美觀條件的前提下，符合各種規范，這需要室內施工圖和二次機電密切配合。一般深化施工圖設計和二次機電深化最好由一個設計團隊完成，這樣能緊密結合、溝通。
8. 方案設計 對酒店前場的所有空間的方案（包括FFE軟裝、配飾、工藝品、硬裝材料等）總之眼睛和身體能碰到的色彩、材料，一直到到擴初都是由方案完成。深化施工圖從方案平面設計初期就要開始介入、交流、溝通、了解材料特性及物理性，這樣后期制作深化圖時就很容易上手。
9. 燈光顧問設計 燈光顧問在理解方案設計的前提下，依據方案擴初圖設計燈光，并和方案一起向酒管、業主提報。通過并審核后，施工深化團隊就直接落實燈光設計的成果，并完成所有整合。提報方案顧問和酒館、業主進行審核通過后，轉換成施工圖。
10. 弱電設計 弱電在酒店中是比較復雜的一個專業，它分項專業比較多，比較復雜，有線電視、網絡、客控、安防、AV等等。施工圖深化設計團隊對弱電所有的點位定位，然后反復和弱電進行溝通。確定好之后雙方圖紙達到一致，方可作為施工圖依據進行下發。
11. 聲學顧問設計 酒店的聲學要求是很高的，這就需要深化設計團隊要按聲學顧問提出的報告執行并落實，在報審?fù)ㄟ^后方可合圖。
12. 廚房、洗衣房顧問設計 廚洗設計是酒店的一個比較核心的專項，尤其是廚房設計，它要和酒管、運營、業主、方案設計及建筑設計一起完成。確定好所有的方案做到擴初后，由深化施工圖對所有的圖紙進行施工圖制作。
13. 燃?xì)庠O(shè)計 一般都是燃?xì)夤局苯幼鲈O(shè)計，室內深化設計在落圖時有沖突的，需要通過建設單位來溝通解決。
14. 標識導視設計 標識導視是酒店的一個畫龍點睛的設計顧問，深化施工圖團隊就是按照標識導視的成果落圖，提供安裝配合，要和標識設計進行有效的溝通。
15. 造價咨詢顧問 造價咨詢顧問是項目很重要的顧問，成本總控包括施工圖概預算、施工招標、結算等工作，完全是需要施工深化設計全力配合完成各項工作。圖紙對造價咨詢來說是一個很重要的組成依據。
16. 建設監理 他們的工作所用的依據就是按照施工圖紙和國家規范來進行的。所以施工圖紙的深度是直接影響到監理的工作，這就要求施工圖的深度要達到很深的程度，能配合監理順利完成項目。
17. 室內施工圖設計（深化設計）；
當今五星酒店設計特點，建設單位聘請國外設計團隊，這就需要室內深化施工要具有設計資質的深化設計團隊，深化落地國外方案，承擔報消防，報圖審?；径际巧罨皥龇桨甘┕D，這樣后場的方案和施工圖也是由深化設計團隊來設計完成。一般酒店的后場的面積如廚房、洗衣房、酒管辦公室、活動室培訓、室更衣、機房等，面積按照290間客房鑰匙數計算，也要有9000多平米。一般后場的這類的空間的都在地下，管線、消防都是比較繁雜。包括酒管的要求、業主的要求，也是要交流跟進溝通的。這個任務量也是不小，這就需要施工圖設計具有一定的前瞻性，這樣會提高設計速度和質量，把精力可以用在前場。
小結： 以上是一個酒店項目大的基本參建團隊。從中所能看出深化設計施工圖要整合所有的各顧問技術文件并落實到紙面上，是需要有專業能力比較強的深化設計團隊擔當?shù)摹２拍苁乖O(shè)計階段，很順利地進入到下一步施工落地階段。
18.土建施工單位、19.機電施工單位、20.裝飾施工單位、21.健身房SPA設備供應商、22.弱電施工單位、23.消防施工單位、24.景觀施工單位、25.廚房供應商施工單位、26.活動家具供應商、27.洗衣房供應商施工單位、28.泳池供應商施工單位、
29.電梯供應商施工單位、30.五金潔具供應商。
以上是施工落地的各施工參建單位，這個階段，每個參建單位都是圍繞著室內方案和施工圖為依據來保證效果。各專業施工圖的一致性落實是要深化設計團隊協調完成，因為所有的末端點位是在裝飾施工圖上完成的。另外一個問題就是，各個施工單位的施工工藝和做法，每家裝飾施工公司都有自己不同的工法，這就要求施工圖深化設計要極具有專業經驗，確定一條最有效的施工工藝。
小結：一個酒店有至少需要30多個大的供應商來整體服務，其中還可以再細分若干個小的供應商，所以說酒店建造是一項，專業眾多，分工明確。各供應商是都要相互協調與配合，最終所有末端定位都在施工圖深化這塊來體現。也就是施工圖深化要把所有設計顧問的點位綜合整合與各顧問溝通,調整,再溝通,再調整。
整體深化設計完成后再提報方案審校、溝通、解釋、調整，再同步提報酒管。施工圖深化設計起到一個承上啟下的作用。
施工圖深化前期在建筑室內平面功能規劃確定后就要介入項目，每個項目都會有，投資預算成本控制。

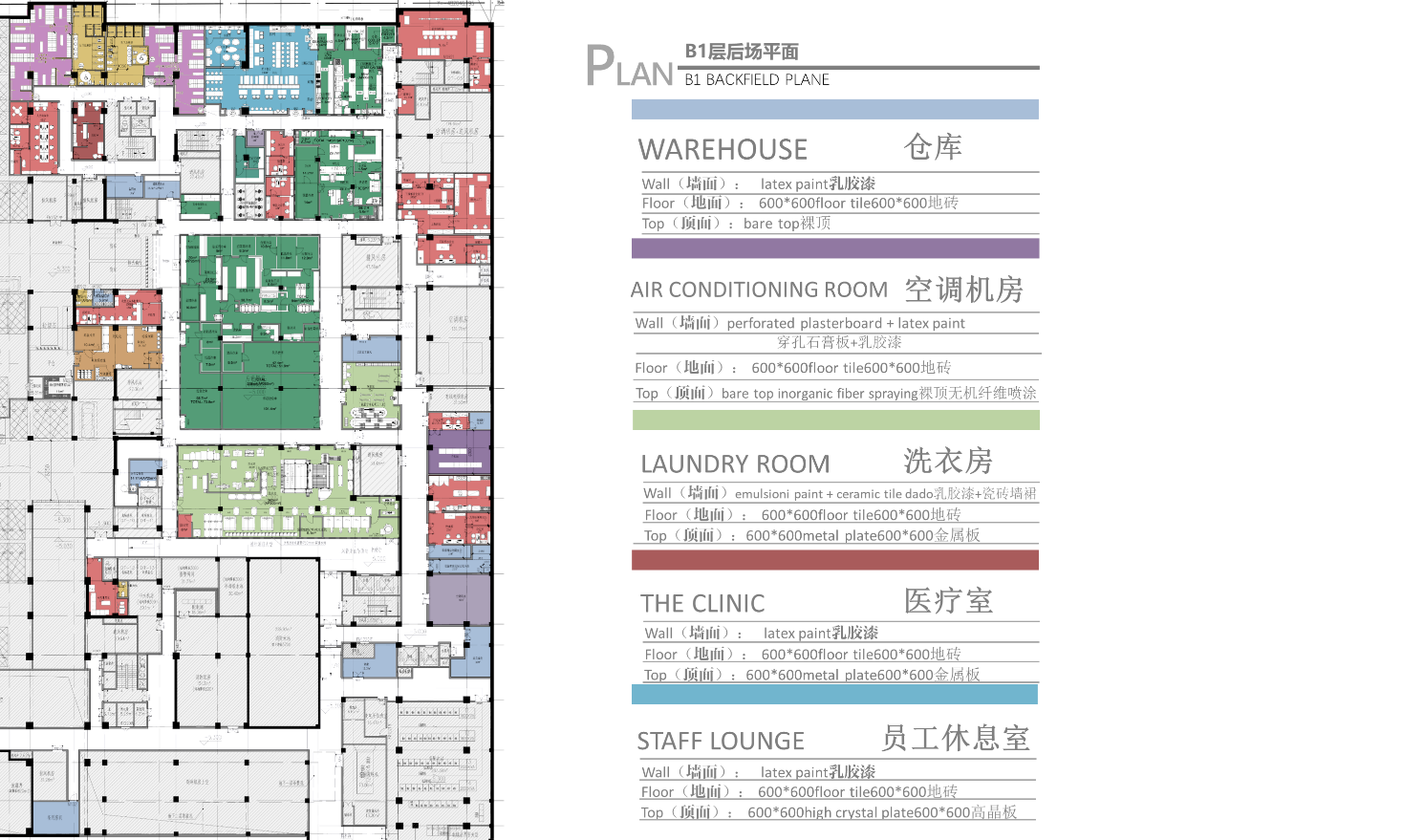

1. 在沒有前期場方案確定時，深化施工圖是可以前期配合業主成本做后場費空預算。如地面貼磚，一般基礎做法是有規范的，只有面層選材在滿足防滑、耐磨、吸水、全生命周期等要求后，按投資費控選定性價比高的材料。這樣后場材料是能很好的提前落地，前場的預算就明確了。如圖所示，后場所有做法都明確：
圖①

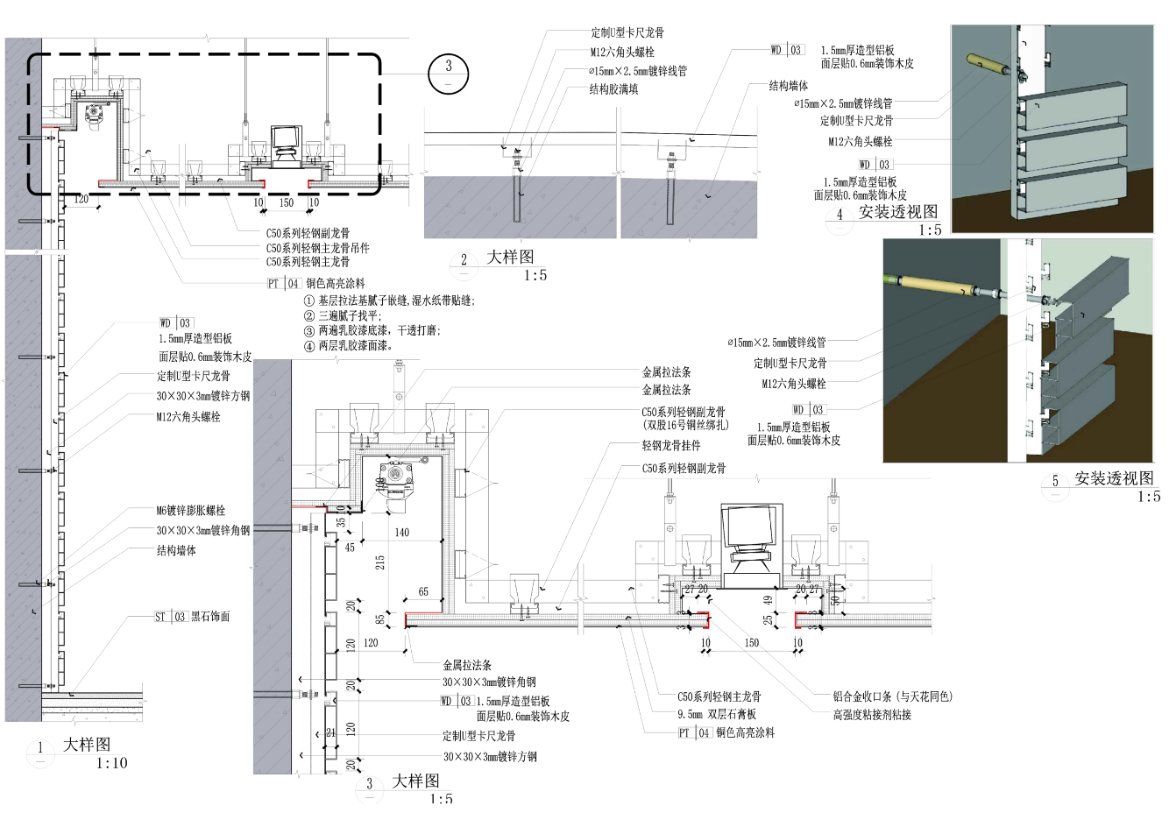

2. 針對一些工藝上的合理運用研發，可減少項目成本不必要的浪費，如圖②所示:
圖②
上圖固定件一般用鋼材來做操平層，現優化采用鍍鋅水管做支持，節約了成本；
3. 圖紙精準度高也能控制成本
技術在保證安全符合規范的前提下，最大的節約成本是把圖紙做到認真到位，減少由于設計產生的不必要的拆改。
關于配合現場土建，出一次主體墻體砌筑圖。往往有些項目沒有完全結合室內設計圖紙（尤其是廚房、洗衣房專項度比較高的區域），一次砌筑如果砌筑完成，等二次精裝進場放線往往會有拆改墻體，這樣會給建設方造成很大的損失。基于此，室內深化設計承擔和一次墻體的調圖和發圖工作，這樣就很好的和精裝結合，避免了拆改和浪費。
在砌筑墻體時，關于門洞寬度問題，是要確定門的精裝效果后再詳細確定分析門洞的寬度。如附圖③；
圖③
客房門建筑院一般都是預留1000洞口，按正常工藝規范門完成凈尺寸900。如果不考慮精裝需求，預留小了就會造成損失，往往這洞口很容易不小心就忽略了。
4. 好的建設性意見也是對項目成本控制具有貢獻
對項目成本控制除了在技術上保障減少和避免浪費外，好的建設性意見也會對項目不必要的浪費進行制止。比如一個項目往往建筑院是要把一次水圖、電圖都要出全的，建筑施工總包在主體樓板施工時會按建筑預埋管線；由于室內方案圖和二次機電圖都沒有設計出來，也就是一次機電預埋開洞孔（管井除外）是極大的浪費，這樣我們就會以文件形式確定哪些管線可以不用預留預埋。酒店本身裝飾比較重，墻面做法有空腔的，可以一步到位走明管，這可以節省很多費用。
以上例舉的幾項，就是設計對項目在成本控制起到的作用。
酒店是專業性很強，功能十分復雜的工程項目。酒店始終是業主的資產，這與銷售后所有權買家的商品房有本質區別。如果設計和施工階段都太倉促，容易留下缺憾和隱患，并且一定會在酒店的長期運營階段暴露出來。這就要看建設單位所選擇的各顧問能力是否相匹配項目特點。尤其深化施工圖能力，方案設計往往在既定的時間內會有所延時，因為一般都是國外的設計院團隊。所以這樣對深化施工圖能力會有很高的要求，一個好的深化施工團隊對項目會有很好的幫助。
